Att samförlägga el, vatten och fiber i samma schakt på tomten sparar tid, minskar markpåverkan och gör framtida service enklare. För att lyckas krävs noggrann planering, rätt djup och avstånd mellan ledningarna samt tydlig märkning. Här får du praktisk vägledning för ett hållbart resultat som uppfyller branschens krav.
Planera schaktet och välj smart dragning
Börja med att kartlägga befintliga ledningar via Ledningskollen och samordna tidigt med nätägare för el, VA och fiber. Stäm av inkommande anslutningspunkter, krav på djup och avstånd samt hur rör och kablar ska märkas. Välj en rak och servicevänlig sträckning med god åtkomst från uppfart eller arbetsväg. Undvik onödiga korsningar, skarpa böjar och lägen nära stora rötter. Tänk på frostfritt läge för vattenledningen eller komplettera med isolering enligt leverantörens anvisning. I lerjord och fyllnadsmassor kan bärigheten variera, vilket påverkar både schakt och återfyllning. Planera för siktat material i botten, skyddsrör av rätt dimension samt plats för varje ledning i schaktprofilen. Säkerställ att dränering, dagvattenlösningar och eventuella infiltrationer inte hamnar i konflikt med el- och fiberdragningar. Dokumentera planen med enkel skiss och immateriella mått till fasta punkter på tomten. Stäm av maskinåtkomst, masshantering och eventuell vinterberedskap om arbetet sker under kall period. En tydlig plan ger smidigare genomförande och färre överraskningar vid återfyllning och framtida underhåll.
💡 Tre snabba innan spaden sätts i
- Gör utsättning via Ledningskollen och boka gemensam avstämning med berörda nätägare.
- Be entreprenören redovisa hur de följer EBR för el, Robust Fiber och AMA Anläggning för schakt och återfyllning.
- Planera extra tomrör för framtida behov och gör plats i schaktprofilen redan nu.
Rätt djup, avstånd och lageruppbyggnad

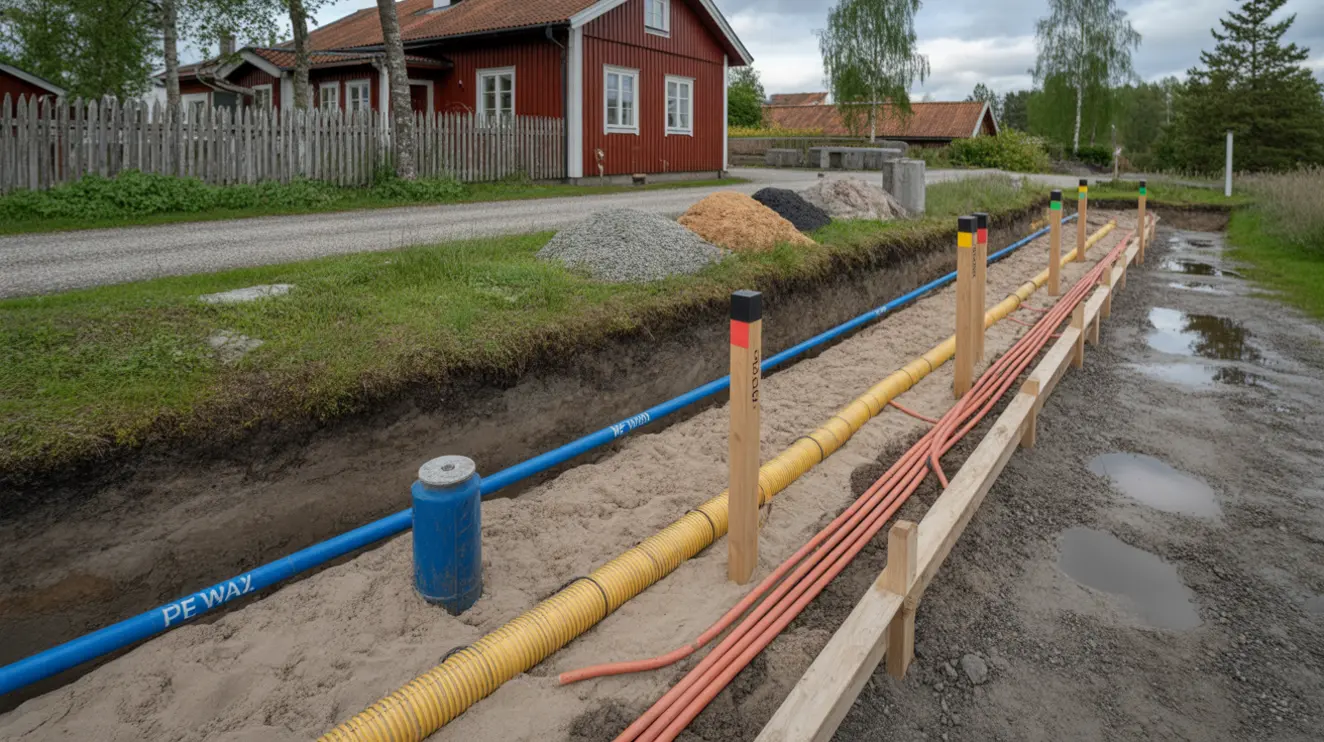

I samma schakt ska varje system få sin egen säkra placering. Vatten läggs frostfritt eller isolerat enligt leverantörens tekniska krav. El och fiber läggs i skyddsrör med lämplig radie vid böjar och tillräcklig separering för att minimera störningar och förenkla service. Håll särskild ordning vid korsningar: korsa rakt och använd skydd där det behövs. Schaktbotten ska vara jämn, fri från vassa stenar och bäddas med siktat material. Bygg upp ett tydligt lagerpaket där rör och kablar vilar stabilt och med förutsägbar sättning. Komprimera återfyllningen stegvis enligt AMA för att undvika framtida sättningar i gräsmatta, gång eller uppfart. Låt inte dräneringsrör dela nivå med el- och fiberdragningar, och undvik att leda vattenflöden mot skarvar och muffar. I uppstick mot husgrund används skyddsrör och tätning mot fukt. Avsluta med väl vald yta, till exempel jord för gräsmatta eller bärlager där du planerar hårdgjord yta. Med rätt djup, avstånd och lageruppbyggnad får du en lösning som är säker, spårbar och hållbar över tid.
Markeringsband, spårbarhet och dokumentation
Markeringsband är din första försvarslinje mot framtida avgrävningar. Välj rätt färg enligt branschpraxis för respektive ledningsslag och placera banden på anvisat avstånd ovanför rör och kablar. För fiber är spårbarhet extra viktigt, därför används ofta markeringsband eller spårtråd som gör att ledningen kan lokaliseras i efterhand. För el ska varningsnätet vara tydligt och tåligt. Dokumentera hela förläggningen innan återfyllning. Ta foton med mått till fasta punkter som husliv, hörnsten eller brunn. Rita en enkel as-built-skiss där du anger schaktets sträckning, placering av varje ledning i profil samt skarvar, muffar och eventuella skydd. Märk upp inne i teknikutrymme med tydliga etiketter och spara protokoll från tryckprovning av vatten, eventuella isolationsmätningar och fiberblåsning eller rörprovning. God märkning och dokumentation minskar risken för störningar, förenklar service och ger trygghet för både dig och framtida ägare.
Frågor att ställa till entreprenören
Be om metodbeskrivning för schakt, bäddning och återfyllning. Fråga hur de säkerställer rätt djup för vatten med hänsyn till lokalt frostdjup. Kontrollera att entreprenören följer gällande riktlinjer för el- och fiberförläggning och använder godkända material i rätt dimension. Stäm av hur korsningar hanteras, vilka skydd som används och hur markeringsband monteras. Be om provningsprotokoll där sådana krävs och hur egenkontroll dokumenteras före återfyllning. Säkerställ att du får ritning eller inmätningsdata efter utfört arbete och klargör vem som ansvarar för återställning av ytskikt. Gå igenom tidsplan, masshantering och hur tillfart löses så att trädgård och byggnader skyddas under arbetet.
Egenkontroll innan återfyllning
- ✓ Fotografera och måttsätt lägen för el, vatten och fiber samt alla korsningar.
- ✓ Kontrollera bäddning, skyddsrör, märkning och att markeringsband ligger korrekt.
- ✓ Säkerställ provning och protokoll enligt krav, till exempel täthet för vatten och funktion i tomrör för fiber.
Samförläggning på tomten utan onödiga risker
En välplanerad samförläggning minskar schaktlängd, sparar grönytor och gör framtida service enklare. Genom att samordna med nätägare, följa erkända branschregler och ge varje system rätt djup och avstånd får du en robust lösning. Prioritera siktad bädd, ordentlig återfyllning och tydlig märkning så håller anläggningen över tid.
Vi hjälper dig att planera sträckning, välja rätt material och utföra schakt med hög kvalitet. Tillsammans säkerställer vi provningar, dokumentation och överlämning så att du vet exakt var dina ledningar ligger. Med rätt förberedelser blir både installation och framtida underhåll tryggt och effektivt.
- ✓ Planering och inmätning av sträckning
- ✓ Schakt, bädd och återfyllning enligt AMA
- ✓ Korrekt märkning med markeringsband och skyltning
- ✓ Samordning med el, VA och fiberleverantör
- ✓ Dokumentation och överlämning av underlag
Kontakta oss idag!
Sammanfattning
När el, vatten och fiber läggs i samma schakt krävs tydlig planering, korrekta djup och avstånd samt konsekvent märkning. Följ branschens anvisningar, säkerställ provningar och dokumentera noga. Med rätt förberedelser får du en säker, servicevänlig och framtidssäker installation på tomten.
